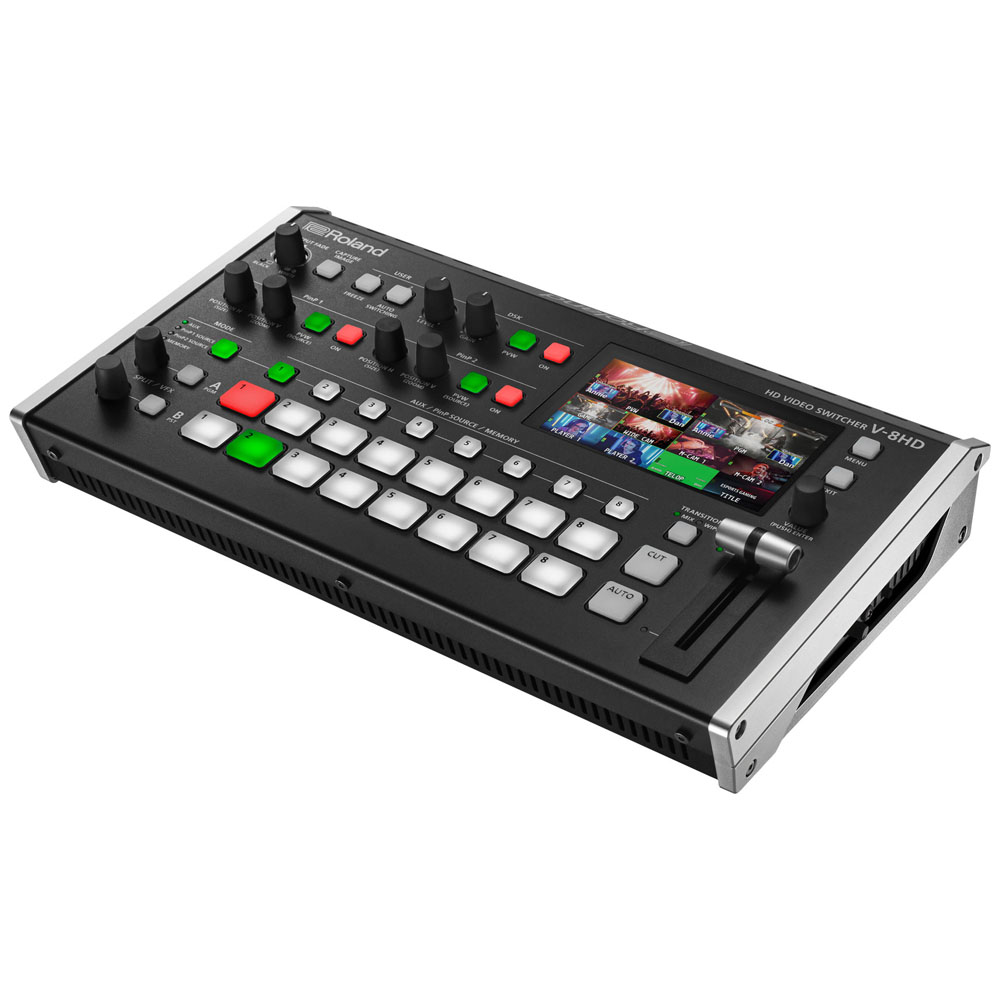

カートを見るRoland V-8HD HDビデオスイッチャー
- アイテム説明
- 機能・仕様
- 同梱品
- レビュー
映像演出の創造にもっと可能性を。
8入力を自在に操るビデオ・スイッチャー
コンパクトなサイズながら HDMI 8入力／3出力。
スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能。
映像、音声の切り替えだけでなく、ピクチャー・イン・ピクチャーやテロップなどの合成も1台でできるオールイン・ワン設計。
カメラやPC、タブレットなど多種多様なHDMIデバイスと効率的なワークフローを実現します
HDMI8入力/3出力
HDMI入力8系統、出力3系統を装備。全入力にフレームレート・コンバーターとフレーム・シンクロナイザー搭載。
例えば、INPUT 1に1080/59.94i、INPUT 2に1080/60p、INPUT 3に1080/30p、INPUT 4に1080/24pといったフレームレートの異なる映像信号の接続も可能。8つの映像入力をシームレスに切り替えることができます。また INPUT 7、8はスケーラー内蔵により、スマートフォンやタブレットなど多様な解像度、縦横比を持つデバイスにも幅広く対応します。
24個のプリセット・メモリーを使って静止画やシーンを元に合成、エフェクトなどを使った多彩な映像演出を実現。バックアップを含め、複数の映像ソースを同時に使いたい現場のニーズに応えます。

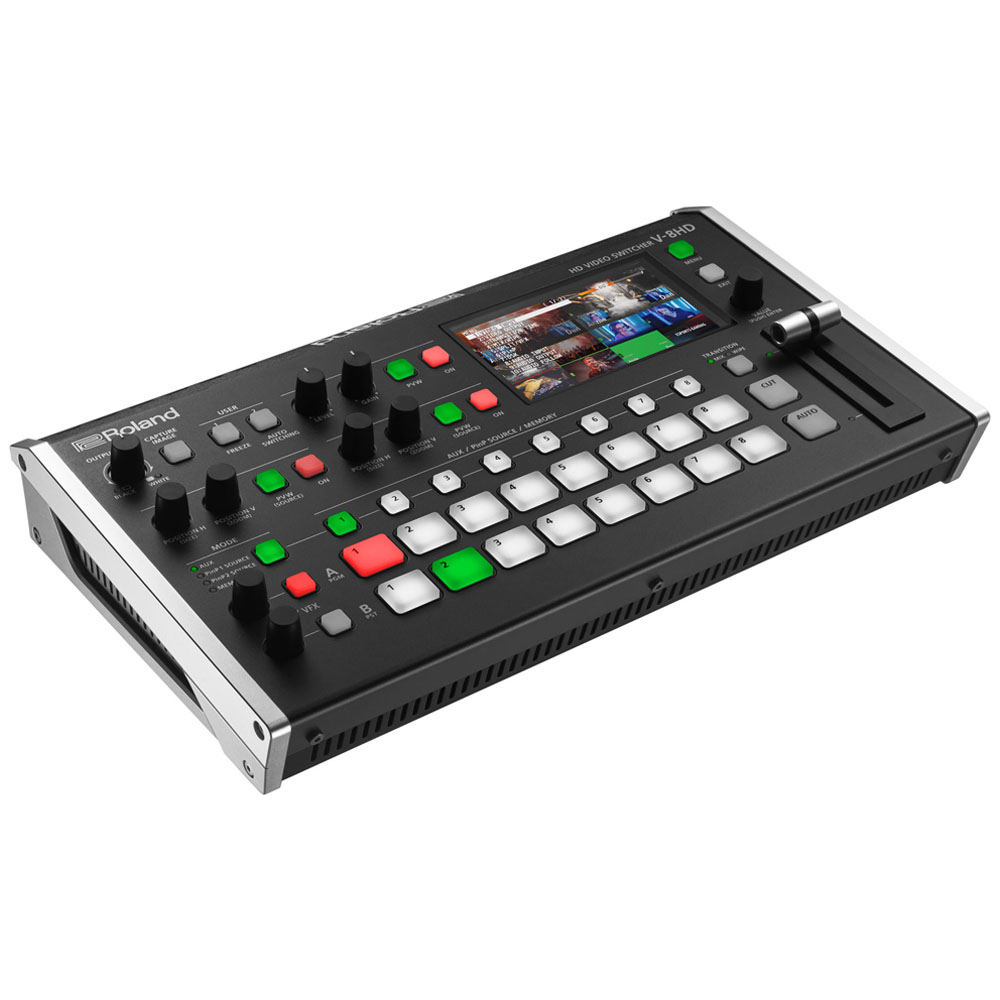

場所を選ばない小型、軽量、外部電源対応

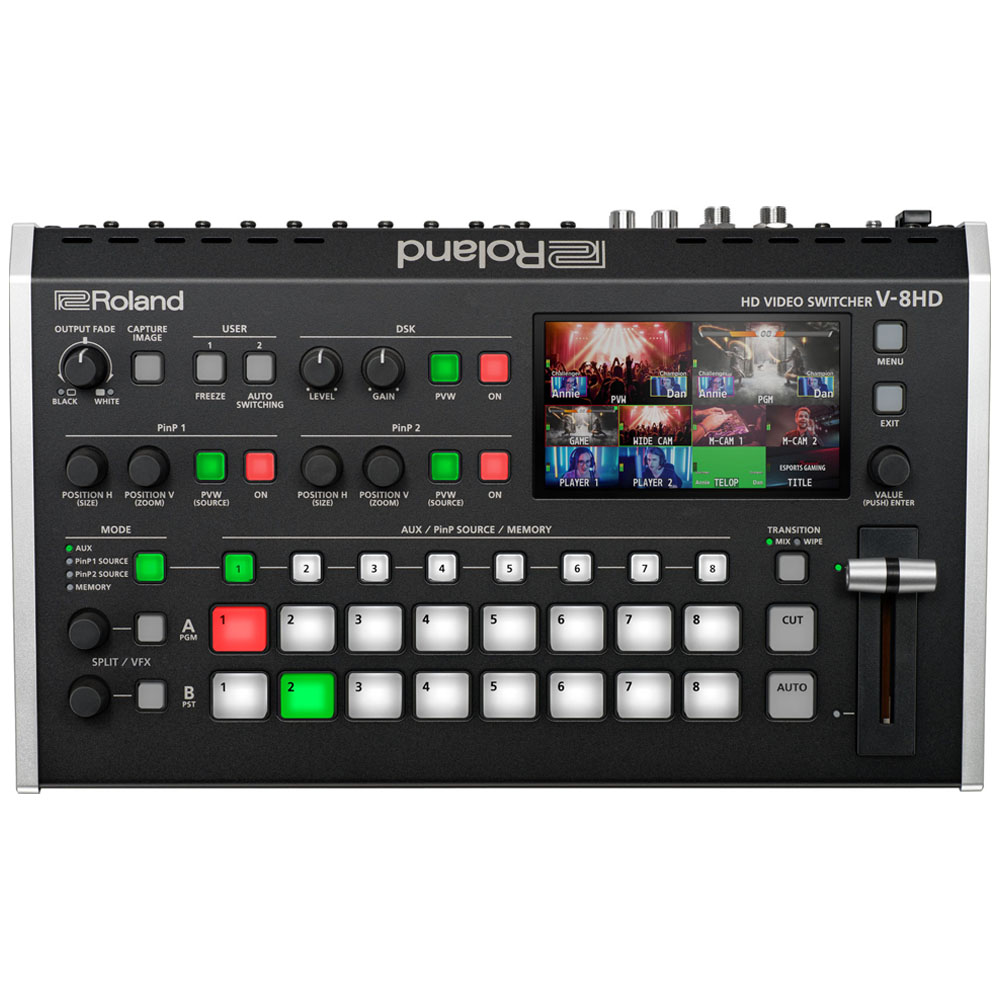

どんな場所にでも持ち運びやすい軽量設計。本体質量は2kg、コンパクトな本体は設置場所を選びません。堅牢なTバーと操作しやすいパネル・レイアウト、8つのHDMI入力、18チャンネルのオーディオ・ミキサーを搭載し、外部電源の対応により、ACアダプターが使えない場所でも使用できます。

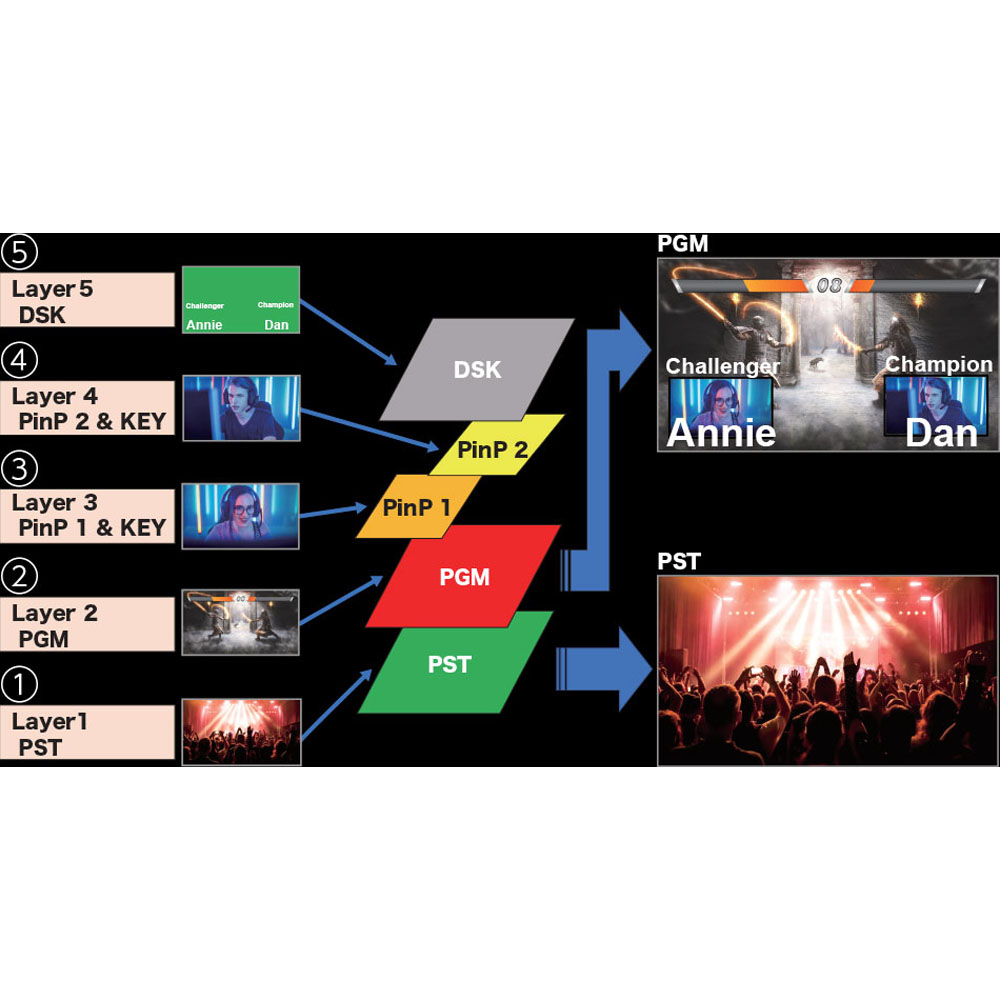

映像合成（ 5 レイヤー）と多彩な映像エフェクト
１画面に最大５枚まで映像を合成することが可能。多彩な映像エフェクトで視覚効果の高い演出を実現します。
- レイヤー①-②：背景となるPGMとPSTの2つの映像入力
- レイヤー③-④：PinPまたはクロマ・キー、ルミナンス・キーを配置
- レイヤー⑤：クロマ・キー、ルミナンス・キーを入力したDSKを追加
[Ver.2.0]アルファ・キー、エクスターナル・キーの入力に対応
[Ver.3.0] クロマ・キー合成の処理機能を改善。
高品質なグラフィックス合成
タイトル／グラフィックス生成ソフトウェアGraphics Presenter（Windows専用）は、高価なテロッパーソフトウェアやハイスペックな専用機器がなくとも、高品質なタイトルやグラフィックを簡単に作成可能です。V-8HDとPCをHDMIケーブル１本で接続するだけの簡単なセットアップで、スイッチャーにフィル信号とキー信号を送出できます。
Graphics Presenterには、アニメーションのタイトルやスポーツのスコアボード、モーショングラフィックスなど、豊富なテンプレートをRoland Cloudから無償で提供。リアルタイムで編集可能なタイトルの入力や静止画取り込みなどにより、映像コンテンツをリッチに仕上げます。
すぐに呼び出しできるプリセット・メモリー、マクロ
PinP（ピクチャー・イン・ピクチャー）の子画面の位置や大きさ、タイトル合成のON/OFFなどの設定を最大24個までプリセット・メモリーに登録可能。あらかじめ画面構成をプリセット・メモリーに登録しておけば、 イベントやライブ配信番組の進行に応じて、ボタン1つで画面構成を呼び出しできます。
現在呼び出されているプリセット・メモリーから別のプリセット・メモリーへ切り替える時には、映像が途切れることはなく、カットまたはミックスでシームレスに切り替えできます。新機能のマクロは、映像切り替えやDSKのON/OFF、オーディオ・ミキシングなど一連の操作を1個のマクロに10個まで構築記録、実行することができ、最大100個のマクロを登録できます。
また、iPadアプリ V-8HD Remoteのプリセット・メモリー用ページには、1～24の各メモリーの画面構成がグラフィカルに表示されますので、実行前の設定およびプレビューを確認することも可能です。
少人数での運用を可能にするオートメーション機能
V-8HDに搭載された新機能のシーケンサー機能は、プリセット・メモリーとマクロを組み合わせ、より操作性を高める機能です。少人数の運用現場においてオペレーターが作りこまれた演出の進行を簡単に実行できるようサポートします。シーケンサーには最大1000個のステップまで登録でき、各ステップにはプリセット・メモリーとマクロの両方を組み込むことができます。シーケンスを事前に設定し、きっかけに合わせてボタンを押すことで運用のオートメーション化を実現します。
出力 3系統は欲しい映像を、欲しい場所に
HDMI 出力 3系統はプログラム、プレビュー、AUX、マルチ・ビューの4バス構成。メイン・スクリーンへのプログラム出力だけでなく、録画用、出演者への確認用など、用途に応じて異なる映像の出力を設定できます。
* OUTPUT 3 のみメニュー画面が表示されます。
また、USBビデオ・キャプチャー【UVC-01】と組み合わせることで、Facebook Live、YouTube、Twitch、Zoom、OBS Studio、StreamYardなど主要な配信プラットフォームから発信することができます。

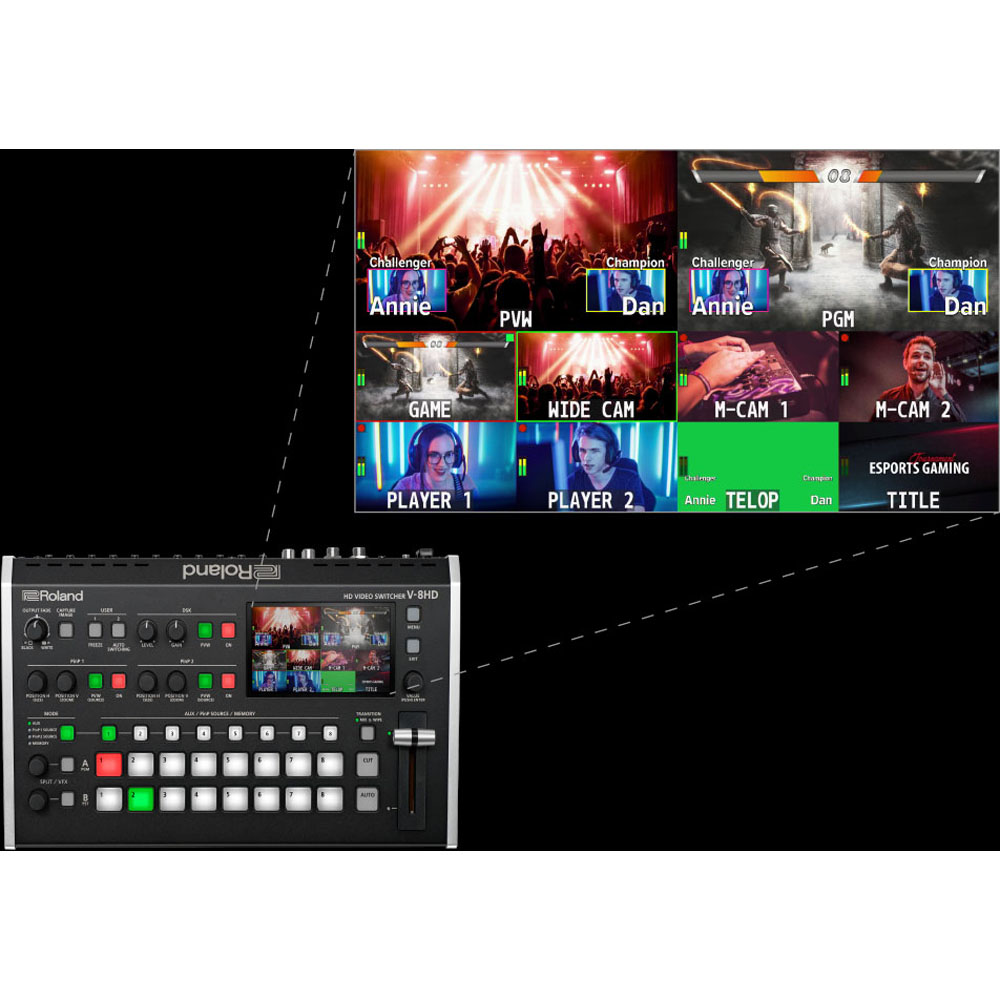

マルチビュー用ディスプレイ内蔵
本体に 4.3インチ液晶ディスプレイを内蔵。メニュー操作だけでなく、PGM、PVWに加え、入力映像や本体にメモリーした静止画、音声レベルを一目で管理できます。またマルチビュー画面をHDMI出力可能。複数のスタッフで確認したい場合には大きいモニターに出力することもできます。
シーン毎に選べる音声エフェクト・プリセット
18チャンネルのデジタル・オーディオ・ミキサー搭載。高品質な音声エフェクトで細かい音の調整はもちろん、会議やインタビューといった制作シーン、トークを聞き取りやすくするディエッシングなど用途に応じた音声設定をプリセットで設定できます。また、全ての入力チャンネルでディレイを設定可能、オーディオと映像を常に同期できます。
オート・スイッチング機能
映像を自動で切り替えるオート・スイッチング機能に3つの切り替えタイプを搭載。表示映像の順番を設定できるインプット・スキャン。プリセット・メモリーの順番を切り替えるプリセット・メモリー・スキャン。設定したテンポのタイミングで切り替えるBPMシンクを使い、映像切り替えをスイッチャーに任せることができます。
iPadによるリモート・コントロール
iPad 専用リモート・コントロール・アプリケーション V-8HD Remote を使えば、USB 接続した V-8HD の映像切り替え、フェーダー操作による音声のミックスなど本体を使わずに操作することができます。また最大24個のプリセット・メモリーをカスタマイズして瞬時に操作することもできます。
- 【映像】
- 映像処理 :
- 4：2：2（Y/Pb/Pr）、8ビット
- 映像チャンネル数 :
- 8チャンネル
- [入力映像フォーマット]
- INPUT 1～6 :
- ├ :
- 720/59.94p ※1、※3
- ├ :
- 720/50p ※1、※4
- ├ :
- 1080/59.94i,1080/59.94p,1080/60p ※2、※3
- ├ :
- 1080/50i, 1080/50p ※2、※4
- ├ :
- 1080/29.97p, 1080/30p ※2、※5
- ├ :
- 1080/25p ※2、※6
- └ :
- 1080/23.98p, 1080/24p ※2
- ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
- ※1 システム・フォーマット 720p 設定時
- ※2 システム・フォーマット 1080i または 1080p 設定時
- ※3 フレーム・レート59.94Hz、60Hz設定時
- ※4 フレーム・レート50Hz設定時
- ※5 フレーム・レート 29.97Hz、30Hz、59.94Hz、60Hz設定時
- ※6 フレーム・レート 25Hz、50Hz設定時
- INPUT 7～8 :
- ├ :
- 480/59.94i、480/59.94p、720/59.94p、1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1
- ├ :
- 576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2
- ├ :
- 1080/23.98p、1080/24p
- └ :
- VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）、WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz）、FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）、UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
- ※リフレッシュ・レートは、各解像度の最大値です。
- ※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
- ※1920×1200/60Hz：Reduced blanking
- ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
- ※フレーム・レートの設定が50Hzのとき、SVGA（800×600）～SXGA+（1400×1050）の入力リフレッシュ・レートは、75Hzになります。
- ※INPUT 8はRoland FILL+KEY信号に対応
- ※1 フレーム・レート 59.94Hzまたは60Hz設定時
- ※2 フレーム・レート 50H z設定時
- [出力映像フォーマット]
- OUTPUT 1～2 :
- ├ :
- 720/59.94p ※1、※4
- ├ :
- 720/60p ※1、※5
- ├ :
- 720/50p ※1、※8
- ├ :
- 1080/59.94i ※2、※4
- ├ :
- 1080/60i ※2、※5
- ├ :
- 1080/50i ※2、※8
- ├ :
- 1080/59.94p ※3、※4
- ├ :
- 1080/60p ※3、※5
- ├ :
- 1080/29.97p ※3、※6
- ├ :
- 1080/30p ※3、※7
- ├ :
- 1080/50p ※3、※8
- ├ :
- 1080/25p ※3、※9
- ├ :
- 1080/23.98p ※3、※10
- └ :
- 1080/24p ※3、※11
- ※1 システム・フォーマット 720p 設定時
- ※2 システム・フォーマット 1080i 設定時
- ※3 システム・フォーマット 1080p 設定時
- ※4 フレーム・レート 59.94Hz 設定時
- ※5 フレーム・レート 60Hz 設定時
- ※6 フレーム・レート 29.97Hz 設定時
- ※7 フレーム・レート 30Hz 設定時
- ※8 フレーム・レート 50Hz 設定時
- ※9 フレーム・レート 25Hz 設定時
- ※10 フレーム・レート 23.98Hz 設定時
- ※11 フレーム・レート 24Hz 設定時
- OUTPUT 3 :
- ├ :
- 1080/59.94p ※フレーム・レート 59.94Hz 設定時
- ├ :
- 1080/60p ※フレーム・レート 60Hz 設定時
- ├ :
- 1080/29.97p ※フレーム・レート 29.97Hz 設定時
- ├ :
- 1080/30p ※フレーム・レート 30Hz 設定時
- ├ :
- 1080/50p ※フレーム・レート 50Hz 設定時
- ├ :
- 1080/25p ※フレーム・レート 25Hz 設定時
- ├ :
- 1080/23.98p ※フレーム・レート 23.98Hz 設定時
- └ :
- 1080/24p ※フレーム・レート 24Hz 設定時
- [静止画(Still Image)]
- Bitmap(.bmp) :
- 最大 1920×1080、24 ビットカラー、非圧縮
- PNG(.png) :
- 最大 1920×1080、24 ビットカラー
- JPEG(.jpg .jpeg) :
- 最大1920×1080、24ビットカラー
- ※最大8枚まで内蔵不揮発メモリーに記憶可能
- ※USBメモリーに書き出し可能
- ※PNGアルファ・チャンネル対応（AUXバスと排他）
- [映像エフェクト]
- 切り替え :
- カット、ミックス（ディゾルブ／FAM／NAM）、ワイプ（8種類）、スプリット（2種類）
- 合成 :
- ピクチャー・イン・ピクチャー×2（四角型、丸型、菱型）、スプリット（2種）、キー×2（ルミナンス・キー、クロマ・キー）、DSK（ルミナンス・キー、クロマ・キー、アルファ・キー※1、エクスターナル・キー※1、Roland FILL+KEYモード）
- その他 :
- マルチビュー、左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード（音声、映像：白または黒）、テスト・パターン出力
- ※1 AUXバスと排他
- 【音声】
- 音声処理 :
- サンプル・レート：24ビット、48kHz
- 音声チャンネル数 :
- 18チャンネル
- [オーディオフォーマット] :
- ├ :
- INPUT：リニア PCM、24 ビット、48kHz、2ch
- └ :
- OUTPUT: リニアPCM、24ビット、48kHz、2ch
- [オーディオ・エフェクト] :
- ├ :
- チャンネル･エフェクト：ハイ・パス・フィルター、ノイズゲート、コンプレッサー、3バンドイコライザー、ディレイ
- ├ :
- マスター･エフェクト：3バンドイコライザー、マルチバンド・コンプレッサー、リミッター
- └ :
- その他：アウトプット・フェード、テスト・トーン出力
- 【共通部】
- その他機能 :
- プリセット・メモリー（24 個）
- マクロ・コントロール（100個）
- シーケンサー・コントロール（1,000ステップ）
- パネル・ロック機能
- EDID エミュレーター
- オート・スイッチング
- オート・インプット・ディテクト
- 外部RECコントロール

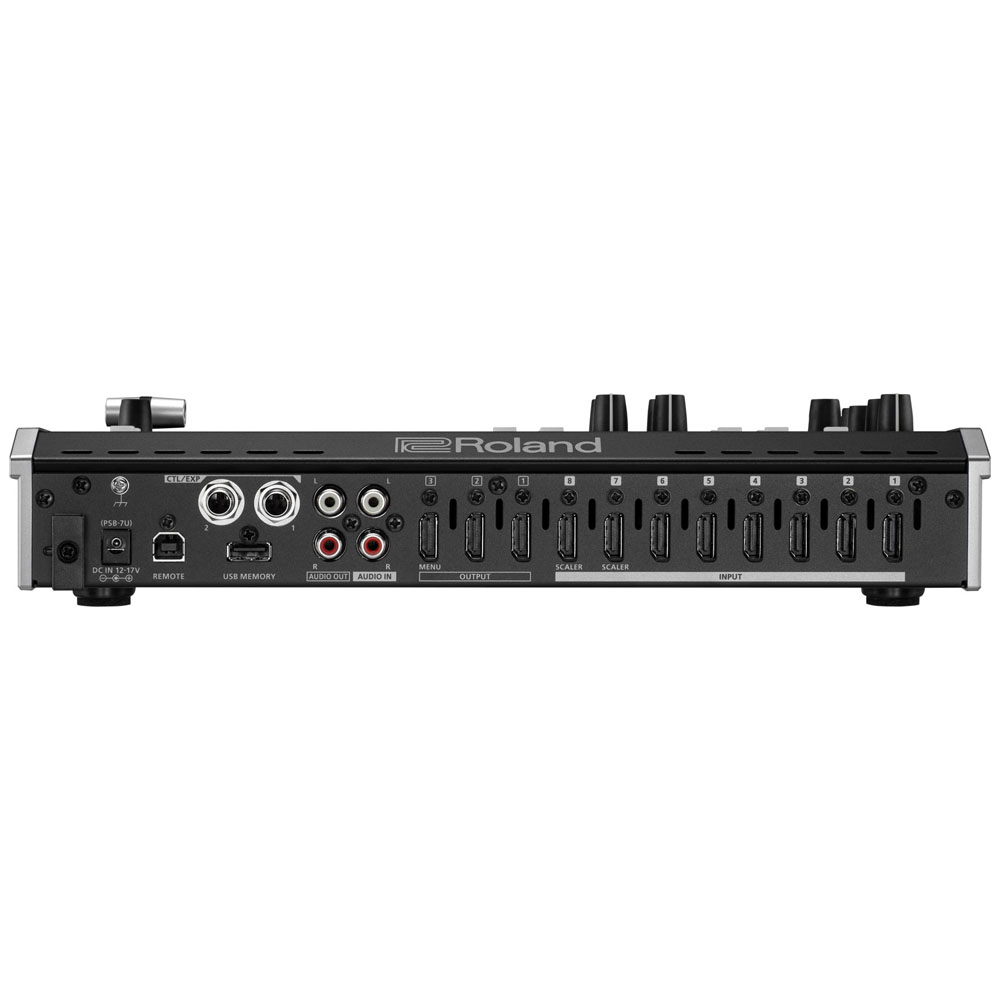

- 【接続端子】
- 映像入力端子 :
- INPUT 1～6：HDMIタイプA×6 ※HDCP対応
- INPUT 7～8：HDMIタイプA×2 ※HDCP対応 ※マルチフォーマット対応
- 映像出力端子 :
- OUTPUT 1～3：HDMIタイプA×3 ※HDCP対応
- 音声入力端子 :
- アナログ： AUDIO IN：RCAピン・タイプ
- デジタル： INPUT 1～8：HDMIタイプA×8
- 音声出力端子 :
- アナログ： AUDIO OUT：RCAピン・タイプ

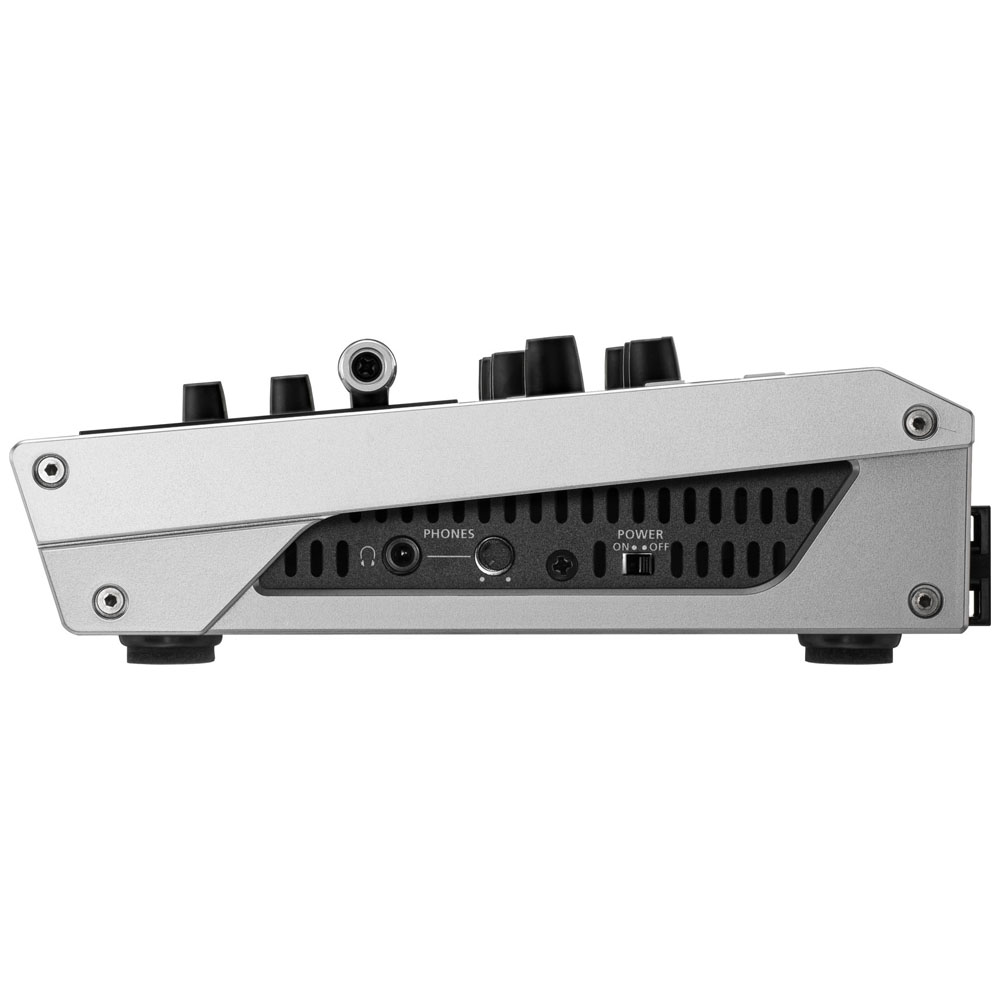

- PHONES：ステレオ・ミニ・タイプ
- デジタル： OUTPUT 1～3：HDMIタイプA×3
- その他の端子 :
- USB MEMORY：USB Aタイプ（USBメモリー用、USBテンキーを接続してのリモート用）
- REMOTE：USB B タイプ（パソコンやiPadを接続してのリモート用、Graphics Presenter対応）
- CTL/EXP 1、2：TRS標準タイプ（フットスイッチ、エクスプレッション・ペダルを接続してのリモート用）
- 【オーディオ入出力規格】
- 規定入力レベル :
- AUDIO IN：-10dBu（最大入力レベル：+8dBu）
- 入力インピーダンス :
- AUDIO IN：38kΩ
- 規定出力レベル :
- AUDIO OUT：-10dBu（最大出力レベル：+8dBu）
- PHONES：92mW＋92mW（32Ω負荷時）
- 出力インピーダンス :
- AUDIO OUT：1kΩ
- PHONES：10Ω
- 【その他】
- ディスプレイ :
- 4.3 インチ TFT カラー LCD：480×272 ドット
- 電源 :
- ACアダプター
- 消費電流 :
- 3.3A
- 消費電力 :
- 39.6 W
- 動作温度 :
- 0～+40℃
- 外形寸法 :
- 317（幅）×193（奥行）×70（高さ）mm
- 質量 :
- 2.0 kg（ACアダプターを除く）
-
1x
-
ACアダプター
-
1x
-
ACケーブル
-
1x
-
ケース
